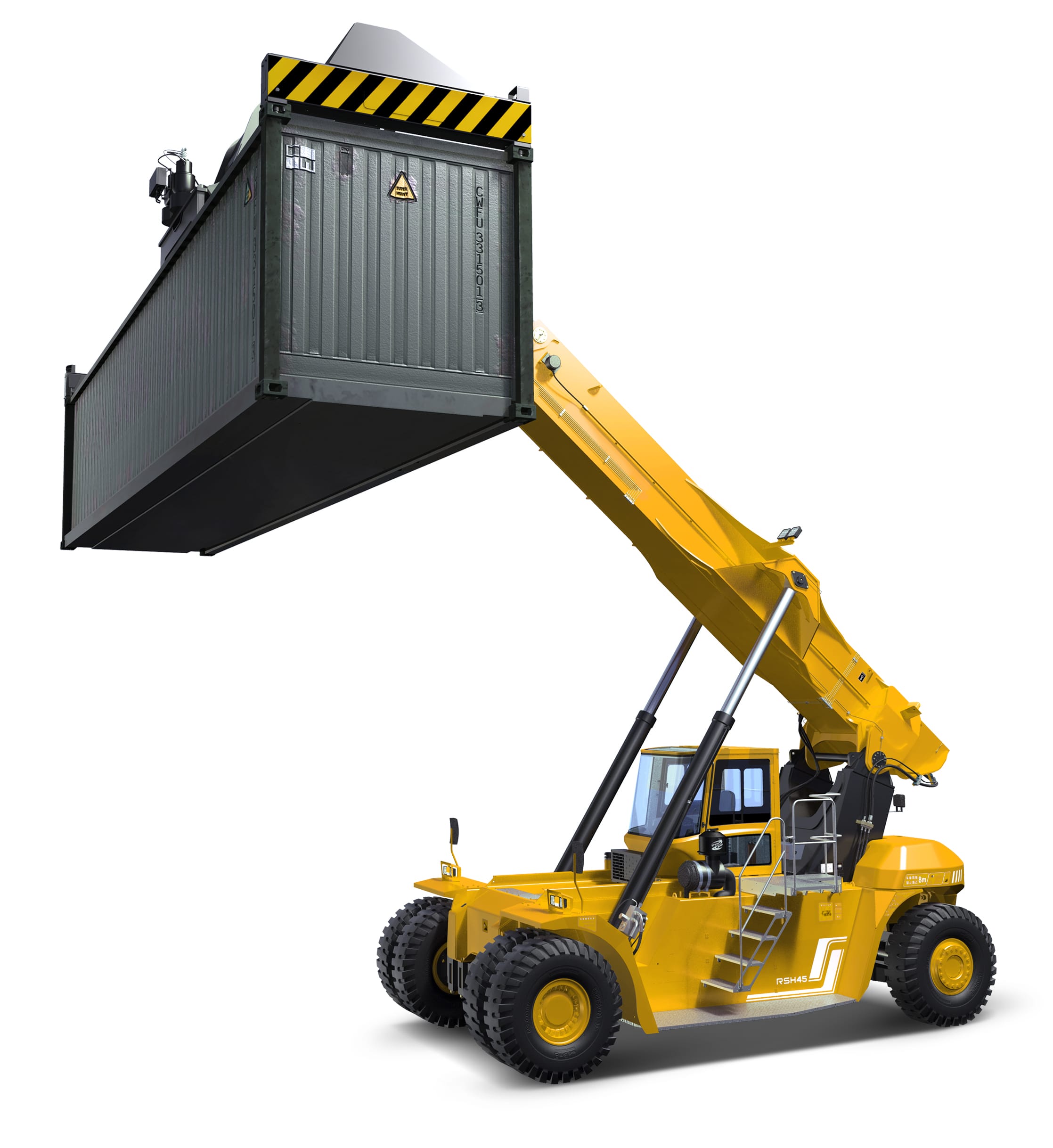

Ричстакер RSH4536-VO2/RSH4536-CU

Металл, зерно, стройматериалы — с плотным грузом контейнер легко весит за 30 т, и во втором ряду его возьмёт только HELI RSH4536 с лимитом 36 т. В третьем ряду он держит 19 т — на 5 т больше базовой версии серии, а противовес 16 т и собственные 76,8 т массы не дают машине «клевать» на вылете. Подъём у первого ряда — до 15,05 м, двигатель Volvo или Cummins.

Когда в контейнерах металл, зерно или стройматериалы, у ричстакера младшей версии во втором ряду срабатывает ограничитель нагрузки — и тяжёлый контейнер приходится «выкапывать», переставляя первый ряд. RSH4536 снимает эти лишние циклы. Рядом с ним на терминале обычно работают вилочные погрузчики, а плановые расходники удобно заранее подобрать в разделе запчастей.

RSH4536 рассчитан на наиболее тяжёлую работу на дальнем вылете среди ричстакеров HELI этой серии. Машина поднимает 45 т в первом ряду, 36 т во втором и 19 т в третьем. Она ориентирована на порты и терминалы с тяжёлыми грузами, где заполненные контейнеры часто приходится забирать из глубины штабеля. Модель поставляется в исполнениях RSH4536-VO2 (Volvo) и RSH4536-CU (Cummins).

Когда нужны 36 т во втором ряду

Во втором ряду центр нагрузки находится на расстоянии 3850 мм, в третьем — 6400 мм, и именно здесь проявляется разница между моделями серии. Во втором ряду RSH4536 берёт на 8 т больше, чем RSH4528, и на 4 т больше, чем RSH4532, а в третьем — 19 т против 14 и 16 т. Это важно для терминалов, которые работают с металлопрокатом, строительными материалами, зерном и другими плотными грузами в контейнерах, а также с контейнерами повышенной массы брутто.

Устойчивость и масса

Чтобы удерживать тяжёлый груз на вылете, RSH4536 оснащён более тяжёлым верхним противовесом — 16 т против 14 т у RSH4528. Эксплуатационная масса машины — около 76,8 т, поэтому площадка должна иметь ровное прочное покрытие, рассчитанное на такую нагрузку. Ричстакер стоит на шинах 18.00-25-40PR: четыре на переднем ведущем мосту и две на заднем управляемом. Колёсная база — 6500 мм, колея — 3030 мм спереди и 2838 мм сзади.

Высота штабелирования и спредер

В первом ряду контейнер поднимается на высоту до 15 050 мм. Стрела выходит на угол до 60°, а телескопический спредер работает с 20- и 40-футовыми контейнерами, смещается на 800 мм в каждую сторону и поворачивается от −95° до +185°. Функция вертикального подъёма согласует выдвижение и подъём стрелы, чтобы контейнер точнее вставал на нижний ярус. Масса груза и положение стрелы выводятся на цветной дисплей в кабине.

Двигатель и трансмиссия

Исполнение VO2 комплектуется двигателем Volvo TAD1151VE, исполнение CU — Cummins QSM11; оба соответствуют нормам EU Stage IIIA / US Tier 3. Коробка передач DANA TE27 с электронным управлением имеет по четыре передачи вперёд и назад, ручной и автоматический режимы, защиту от ошибочного переключения и самодиагностику. Мост Kessler оснащён мокрыми многодисковыми тормозами. Максимальная скорость без груза — 28 км/ч, тяговое усилие — 365 кН.

Кабина и управление

Кабина с двумя дверями оборудована кондиционером и рулевой колонкой, которая регулируется по высоте и наклону. Стрелой и спредером оператор управляет одним джойстиком с восемью кнопками: открытие и закрытие замков, смещение, раздвижка и поворот спредера. Кнопка безопасности на рукояти блокирует движения стрелы, если оператор не держит джойстик. Система 3B6 ведёт журнал аварийных сообщений и счётчик обработанных контейнеров, что упрощает контроль за работой техники.

Темп работы и требования к проездам

С контейнером ричстакер идёт до 24 км/ч, стрела с грузом поднимается на 280 мм/с и опускается на 350 мм/с; порожняя стрела выходит вверх на 420 мм/с. Гидросистема Parker работает под давлением 30 МПа. С номинальным грузом машина преодолевает уклон 32 % — немного меньше, чем более лёгкие версии серии. Для планировки площадки важны размеры в плане 11,67 × 4,06 м, радиус разворота 8,59 м, высота 4,75 м с опущенным спредером и просвет 0,32 м. Несущую способность покрытия под массу около 76,8 т плюс контейнер стоит подтвердить расчётом до ввода машины в работу.

Преимущества RSH4536

Выбор модели

RSH4536 выбирают для площадок, где тяжёлые контейнеры часто размещаются за первым рядом штабеля. Если такие операции редки, сравните его с RSH4532: при тех же габаритах он легче и преодолевает чуть более крутой подъём. Весь модельный ряд представлен в разделе ричстакеров. Менеджеры SPS Group помогут сопоставить модели с фактической массой ваших контейнеров.
