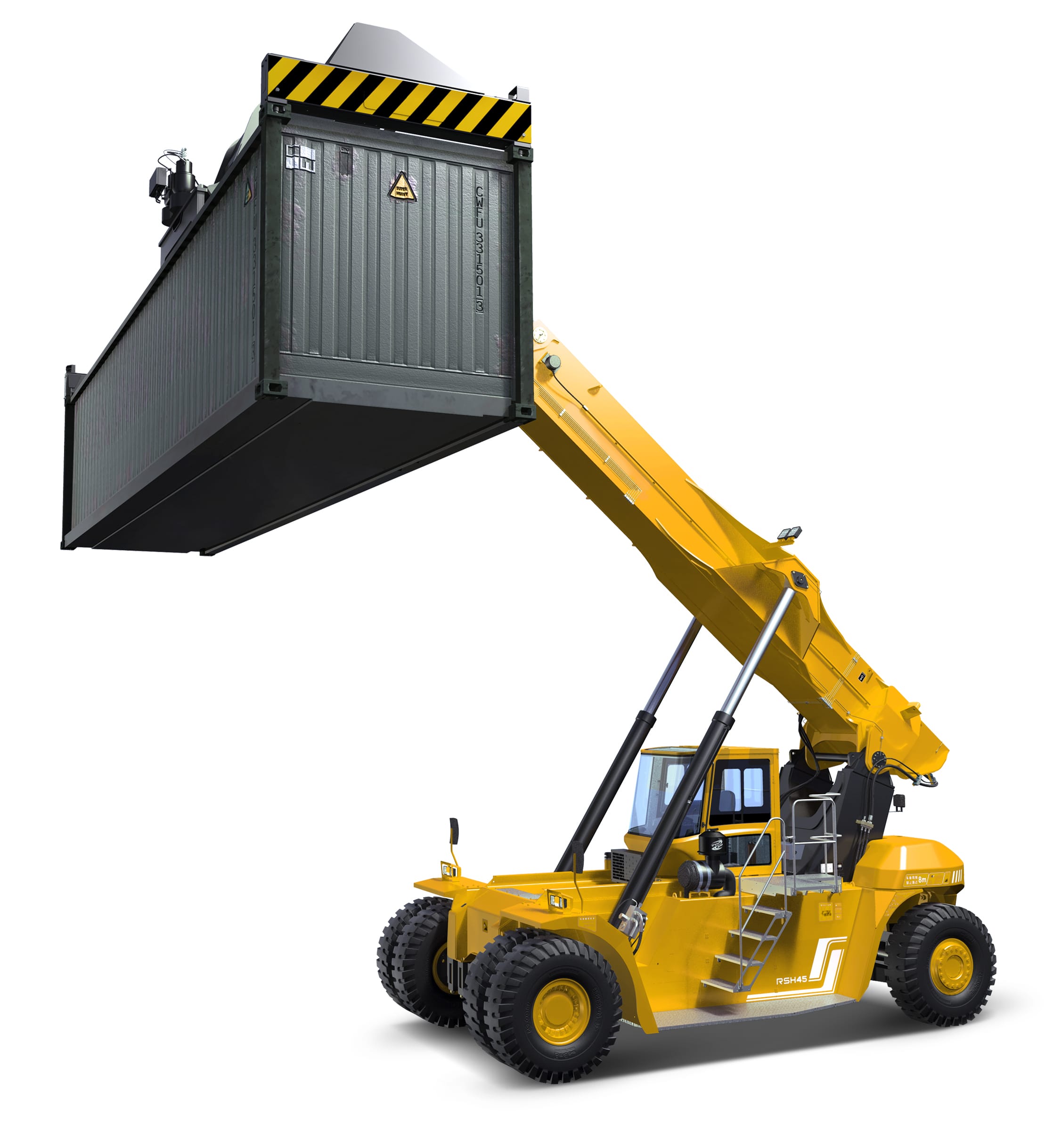

Ричстакер RSH4528-VO2/RSH4528-CU

Тяжёлые контейнеры у проезда, порожние — в глубине штабеля: под такую схему площадки и сделан HELI RSH4528. Он поднимает 45 т в первом ряду, 28 т во втором и 14 т в третьем, выстраивая штабель до 15 050 мм. Из трёх 45-тонных моделей этот ричстакер самый лёгкий (около 69 т) и увереннее остальных идёт в гору — до 36 % с грузом; мотор на выбор, Volvo или Cummins.

На контейнерной площадке простой измеряют вагонами и автомобилями, ждущими под выгрузку: технике нужно успевать и к пути, и к машине, и к штабелю. Ричстакер закрывает все три операции без рельсов и кранового пути. Прицепы и тележки по территории терминала перемещают тягачи, а расходные материалы для техники есть в разделе запчастей.

RSH4528 предназначен для перегрузки и штабелирования порожних и груженых 20- и 40-футовых контейнеров при грузоподъёмности до 45 т. Модель выпускается в двух исполнениях: RSH4528-VO2 с двигателем Volvo и RSH4528-CU с двигателем Cummins. Это базовая модель 45-тонной серии: при тех же габаритах, что у RSH4532 и RSH4536, она легче остальных и рассчитана на терминалы, где тяжёлые контейнеры в основном берут из первого ряда.

Грузоподъёмность по рядам

Благодаря выдвижной стреле ричстакер работает не только с ближним, но и с дальними рядами штабеля. С увеличением вылета допустимая нагрузка снижается. У RSH4528 это 45 т в первом ряду (центр нагрузки 1800 мм), 28 т во втором (3850 мм) и 14 т в третьем (6400 мм). Предельная высота подъёма у ближнего ряда — 15 050 мм. Такой профиль подходит площадкам, где груженые контейнеры ставят в основном у проезда, а во втором и третьем ряду хранят порожние или умеренно загруженные.

Где применяется RSH4528

Модель подходит для сухих портов, железнодорожных контейнерных терминалов, логистических центров и складов временного хранения, где контейнеры перегружают между вагонами, автомобилями и штабелем. В отличие от козлового крана на рельсовом ходу, ричстакер не привязан к пути и перемещается по всей площадке, поэтому одна машина может обслуживать несколько зон. Эксплуатационная масса RSH4528 — около 69 т, это наименьшее значение в серии, а преодолеваемый подъём с грузом — до 36 %.

Двигатель Volvo или Cummins

В исполнении VO2 устанавливается дизельный двигатель Volvo TAD1151VE, в исполнении CU — Cummins QSM11. Оба соответствуют экологическим нормам EU Stage IIIA и US Tier 3 для внедорожной техники. Крутящий момент передаётся через трансмиссию DANA TE27 с электронным управлением (четыре передачи вперёд и четыре назад) на ведущий мост Kessler. Мокрые дисковые тормоза моста закрыты от воды и грязи и рассчитаны на интенсивную работу. Выбор между Volvo и Cummins обычно зависит от того, какой сервис и запчасти удобнее для вашего предприятия.

Спредер и управление

Телескопический спредер захватывает 20- и 40-футовые контейнеры, смещается в сторону на ±800 мм и поворачивается в диапазоне от −95° до +185°, поэтому оператору не нужно идеально выставлять машину относительно контейнера. Стрела поднимается под углом до 60°. Все движения стрелы и спредера выполняются одним многофункциональным джойстиком с кнопкой безопасности: если оператор отпускает рукоять, подъём и выдвижение стрелы блокируются.

Защита от перегрузки

Электронная система 3B6 на базе CAN-BUS объединяет двигатель, трансмиссию, тормоза, гидравлику и спредер. На цветном дисплее 6,5″ оператор видит массу контейнера, длину и угол стрелы, а ограничитель нагрузки (LMI) рассчитывает допустимый вес для текущего положения. При загрузке выше 90 % включается предупреждение и блокируется выдвижение стрелы, а при подъёме груза на большую высоту автоматически ограничивается скорость движения.

Скорости, тяга и габариты на площадке

Без груза RSH4528 движется со скоростью до 28 км/ч, с контейнером — до 24 км/ч. Порожняя стрела поднимается на 420 мм/с, гружёная — на 280 мм/с, опускание идёт на 350 мм/с. Тяговое усилие 365 кН и рабочее давление гидравлики 30 МПа дают запас для работы на уклонах и с полным грузом. При планировке проездов учитывайте ширину машины 4060 мм, высоту 4754 мм при опущенном спредере, колёсную базу 6500 мм и клиренс 320 мм. Машина стоит на шести шинах 18.00-25-40PR: четыре на переднем мосту и две на заднем.

Преимущества RSH4528

RSH4528, RSH4532 или RSH4536

Все три модели серии поднимают 45 т в первом ряду и имеют одинаковые габариты: длина 11 670 мм, ширина 4060 мм, радиус разворота 8590 мм. Различаются они возможностями в дальних рядах. Если во втором ряду нужно работать с контейнерами тяжелее 28 т, стоит рассмотреть RSH4532 (32 т во втором ряду) или RSH4536 (36 т). Все модели представлены в разделе ричстакеров, а специалисты SPS Group помогут выбрать версию под грузопоток вашего терминала.
